مقاومت سایشی بهبود یافته، عملکرد پایدار با نگهداری کمتر در دوره‌های طولانی را فراهم می‌کند که به کاهش هزینه‌های نگهداری و کاهش انتشار CO₂ کمک می‌کند.

ترکیبی از جنس بلبرینگ، پوشش غلتک و قفس با ظرفیت اضافی که در NSK برای کاهش سایش استفاده شده است.

یک راه حل کامل برای دوام بالاتر - بیش از 90٪ سایش کمتر در مسیر حرکت در مقایسه با محصولات استاندارد.

شرکت NSK Ltd. (NSK؛ دفتر مرکزی: توکیو، ژاپن؛ رئیس و مدیرعامل: آکیتوشی ایچی) خط تولید یاتاقان‌های غلتکی کروی (SRB)* بسیار قابل اعتمادی را برای شفت‌های اصلی توربین‌های بادی توسعه داده و راه‌اندازی کرده است که سه فناوری پیشرفته را برای ارائه قابلیت اطمینان استثنایی ترکیب می‌کند. با ترکیب مواد بادوام "Super-TF" NSK و پوشش DLC شبه الماس با سختی بالا، یک قفس ECA جدید با ظرفیت اضافی، ظرفیت بار بالایی را در یک راه‌حل کامل یاتاقان فراهم می‌کند که برای چالش‌های پیش روی توربین‌های بادی امروزی بهینه شده است.

با به کارگیری کامل این پیشرفت‌های تکنولوژیکی، NSK سایش شیارها را به کمتر از یک دهم محصولات استاندارد کاهش داده است. از آنجایی که سایش شیارها شکل اصلی آسیب در SRBها برای شفت‌های اصلی است، این امر بهبود قابل توجهی در دوام یاتاقان‌ها ایجاد می‌کند. با کاهش دفعات تعمیر و نگهداری و نیاز کمتر به تعویض قطعات، این یاتاقان‌های بسیار قابل اعتماد به کاهش زمان از کار افتادگی و حفظ عملکرد پایدار در تأسیسات تولید انرژی بادی در سراسر جهان کمک می‌کنند.

NSK سال‌هاست که با مواد Super-TF و پوشش DLC خود به صنعت توربین‌های بادی خدمت می‌کند. در ژوئن 2024، ما یک SRB با قفس ECA با ظرفیت اضافی جدید برای تأمین نیازهای شرکت‌های انرژی بادی در آمریکای شمالی توسعه دادیم. اکنون، ما یک سیستم تولید برای SRB های بسیار قابل اعتماد را با ترکیب هر سه این فناوری‌های پیشرفته به طور کامل پیاده‌سازی کرده‌ایم و اکنون در حال گسترش خدمات در سراسر جهان هستیم. برنامه‌های آینده شامل ترکیب این SRB ها با  راه‌حل‌های نظارت بر وضعیت NSK  برای گسترش تجارت در زمینه تعمیر و نگهداری، تعمیر و عملیات (MRO) است. یاتاقان‌های غلتکی کروی با قابلیت اطمینان بالا NSK به سبد محصولات پس از فروش که در برنامه مدیریت میان‌مدت 2026 ما تعیین شده است، می‌پیوندند و هدف آنها افزایش فروش در این بخش در طول سال مالی 2021 به 25 میلیارد ین است.

پیشینه توسعه

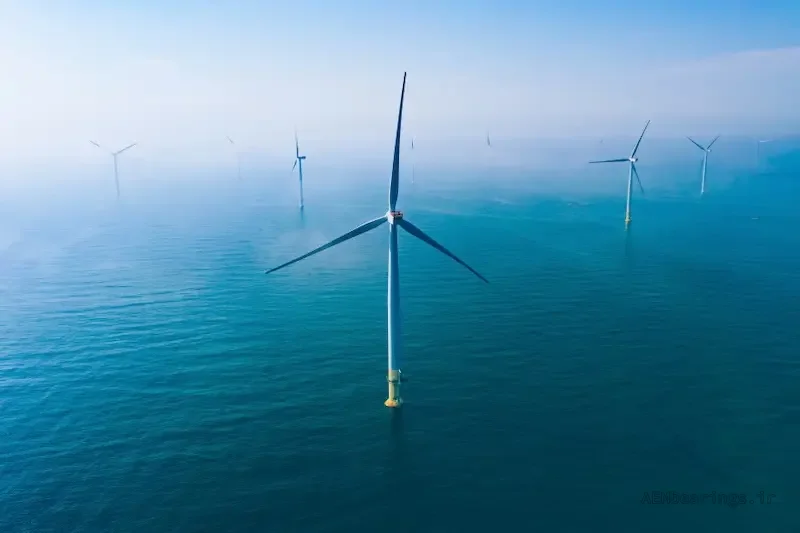

هرگونه خرابی در یک توربین بادی منجر به هزینه‌های تعمیر گران‌قیمت و زمان از کارافتادگی طولانی می‌شود. از آنجایی که توربین‌های بادی در محیط‌های خاص مانند کوهستان و دریا نصب می‌شوند، کار تعویض قطعات و تهیه قطعات، جرثقیل‌های تعمیری و سایر تجهیزات برای رفع آسیب می‌تواند زمان و منابع قابل توجهی را به خود اختصاص دهد. بسیاری از قطعات بزرگ توربین‌های بادی به صورت سفارشی ساخته می‌شوند و یاتاقان‌های شفت اصلی از بزرگترین اجزای مورد استفاده در ماشین‌آلات هستند. آسیب به این قطعات حیاتی می‌تواند منجر به کار تعویض شود که به حدود یک سال یا بیشتر از کارافتادگی نیاز دارد.**

یاتاقان‌ها در شفت‌های اصلی توربین‌های بادی باید وزن سنگین پره‌ها (پره‌ها) و بارهای نوسانی ناشی از تغییر شرایط باد را تحمل کنند. یاتاقان‌های غلتکی کروی با ظرفیت بار بالا و توانایی تحمل خطاهای نصب و اصلاح خودکار انحراف شافت یا محفظه (خودتنظیمی) راه‌حل انتخابی هستند. بارهای سنگین‌تر از حد انتظار در شرایط عملیاتی شدید، عامل اصلی آسیب زودرس در SRBها هستند. این عوامل مانع از تشکیل لایه روغن لازم در ناحیه بین غلتک‌ها و حلقه‌های یاتاقان می‌شوند. بدون این روانکاری، سایش رخ می‌دهد و نیاز به تعویض یاتاقان زودتر از موعد مورد انتظار است. بنابراین، بهبود مقاومت در برابر سایش سطوح شیار برای زمان کارکرد توربین و قابلیت اطمینان عملیاتی بسیار مهم است.

مزایا و ویژگی‌ها

مقاومت در برابر سایش بهبود یافته

یاتاقان‌های غلتکی کروی با قابلیت اطمینان بالا برای شفت‌های اصلی توربین‌های بادی، سایش شیارها را در مقایسه با محصولات استاندارد تا 90٪ یا بیشتر کاهش می‌دهند. از آنجایی که سایش شیارها شکل اصلی آسیب در این SRBها است، راه‌حل با قابلیت اطمینان بالای NSK دوام یاتاقان را به طور قابل توجهی بهبود می‌بخشد.

کاربرد

عملکرد پایدار توربین برای مدت طولانی - یاتاقان‌های غلتکی کروی با قابلیت اطمینان بالا، فواصل تعمیر و نگهداری را افزایش داده و زمان از کارافتادگی غیرمنتظره ناشی از تعویض را کاهش می‌دهند.

فناوری‌های محصول

فناوری‌های اصلی NSK در مواد، تریبولوژی و آنالیز با هم ترکیب می‌شوند تا مقاومت استثنایی در برابر سایش شیار ایجاد کنند. در NSK first، ماده Super-TF، یک پوشش DLC و یک قفس با ظرفیت بار بالا در یک محصول یاتاقان واحد ترکیب شده‌اند.

جنس بادوام «سوپر تی‌اف»

مواد Super-TF انحصاری NSK با بهبود استحکام سطح از طریق توزیع یکنواخت کاربیدهای ریز در سراسر رینگ، عمر طولانی را فراهم می‌کنند. استفاده از Super-TF برای حلقه‌های بیرونی و داخلی، پایه‌ای محکم با مقاومت بهبود یافته در برابر سایش مسیر حرکت رینگ فراهم می‌کند.

پوشش DLC با سختی بالا.

کربن شبه الماس (DLC) یک اصطلاح عمومی برای ماده کربنی است که به دلیل ترکیب ترکیبی از ساختارهای پیوند گرافیت و الماس، خواص تریبولوژیکی منحصر به فردی را ارائه می‌دهد. با تکیه بر تخصص ما در تریبولوژی، پوشش DLC با سختی بالای ما روی غلتک‌ها اعمال می‌شود تا از تخریب خواص سطحی آنها جلوگیری کند. این امر مقاومت در برابر سایش را در محل تماس غلتک‌ها با مسیر حرکت بهبود می‌بخشد.

قفس جدید ECA با ظرفیت بالا

قفس ECA که به تازگی توسعه داده شده است، به گونه‌ای طراحی شده است که نیاز به حلقه راهنما را از بین می‌برد و امکان استفاده از غلتک‌های بزرگتر را فراهم می‌کند. قفس‌های ECA که با قابلیت‌های تجزیه و تحلیل NSK بهینه شده‌اند، ظرفیت بار یاتاقان را افزایش می‌دهند و در عین حال مقاومت در برابر سایش مسیر حرکت را نیز بهبود می‌بخشند.

*یاتاقان‌های غلتکی کروی دارای یک حلقه داخلی با دو ردیف غلتک بشکه‌ای شکل هستند که با یک شیار کروی در حلقه بیرونی در تماس هستند. این پیکربندی بارهای زیادی را تحمل می‌کند و به SRBها خاصیت خودتنظیمی می‌دهد تا به انحراف شفت یا محفظه پاسخ دهند.
